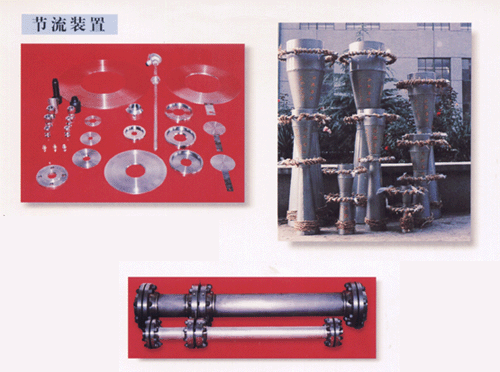

    節流裝置


        我廠生產的節流裝置順利通過ISO-9002質量認證,它是按國家標準GB/T2624-93(ISO5167-1( 1991))設計和制造的,廣泛用于石油、化工、冶金、電力等工業部門,具有結構簡單、維護方便、穩定可靠、價格低、精度高等優點。

    型號表示法

    節流件形式表示方法

    代號 表示名稱 代號 表示名稱
    K 標準孔板(帶環室) P 噴嘴
    Y 標準孔板(不帶環室) H 1/4圓孔板(帶環室)
    W 標準方丘里管(粗鑄收縮段) I 偏心孔板
    J 標準文丘里管(機械加工收縮段) Q 圓缺孔板
    T 標準文丘里管(粗焊鐵板收縮段) X 小孔板

     取壓方式表示方法



    代號 表示名稱 代號 表示名稱
    H Z (環室取壓) F 法蘭取壓
    角接取壓 J 徑距取壓
    (鉆孔取代) T 特殊取壓

     取壓方式表示方法



    節流件形式 型號 取壓方式 適用范圍
    公稱通徑DN(mm) 公稱力DN(MPa)   ReD
    標準孔板 LGKH 角接取壓(環室) 50-400 ≤10 0.02≤  ≤0.75 0.02≤ ≤0.45時,ReD≥5x103;當0.45< ≤0.45時,ReD≥104
    50-100 10
    LGYZ 角接取壓(鉆孔) 400-1000 ≤10
    LGYF 法蘭取壓 50-1000 ≤10 ReD≥1260 2D
    50-150 10
    LGYJ 徑距取壓 50-1000 ≤10
    50-150 10
    標準噴嘴 LGPH 角接取壓 50-500 ≤10 0.30≤ ;≤0.80 當0.30≤ ;<0.44時,7x103≤ReD≤107;當0.44< ;≤0.80, 7x104≤ReD≤107
    50-150 10
    長徑噴嘴 LGPJ 徑距取壓 50-630 ≤10 0.2≤ ;≤0.80 104≤ReD≤107
    50-100 10
    文丘里管 LGWT 圓錐收縮段為粗鑄文丘里管特殊取壓 100-800 ≤2.5 0.3≤ ;≤0.75 2x105≤ReD≤2x105
    LGJT 圓錐收縮段為機械加工的文丘里管特殊取壓 50-250 ≤4.0 0.4≤ ;≤0.75 2x105≤ReD≤106
    LGTT 圓錐收縮段為粗焊鐵板的文丘里管特殊取壓 200-1200 ≤1.6 0.4≤ ;≤0.70 2x105≤ReD≤2x106
    文丘里噴嘴 LGLT 特殊取壓 60-500 ≤4.0 0.316≤ ;≤0.775 1.5x105, ReD≤2x106
